Systém Gabotherm®

Popis systému a jednotlivých komponentů Gabotherm®

Systém Gabotherm® není jen souhrn propojených komponentů. Je to ucelené samostatné řešení plošného vytápění a chlazení, které je možné napojit na několik zdrojů tepla – ať už jde o plynové kondenzační kotle, tepelná čerpadla nebo i solární zařízení. Toto řešení, které navrhujeme individuálně na míru pro každý projekt, se skládá z množství jednotlivých komponentů.

Základ celého systému tvoří 4 nejdůležitější prvky: systémová deska, do které se ukládají polybutenové trubky podle připraveného nákresu. Dalšími klíčovými prvky jsou rozdělovače, které slouží k připojení jednotlivých okruhů podlahového, stěnového a stropního vytápění a chlazení a regulace, která je důležitá pro konečného uživatele na nastavování jednotlivých parametrů a ovládání celého systému.

Tím, že jsme to právě my, kdo navrhuje konkrétní řešení na míru pro každý projekt – ať už jde o rodinný dům, bytové domy, hotely, obchodní centra nebo průmyslové objekty – dokážeme všechny tyto prvky optimálně sladit a vytvořit ideální kombinaci pro dosažení optimální tepelné pohody v jakémkoliv objektu. K navrženému řešení dodáváme všechny potřebné komponenty, celý systém je tak od jednoho dodavatele, čímž minimalizujeme riziko, že některé součástky budou pro toto řešení nevhodné.

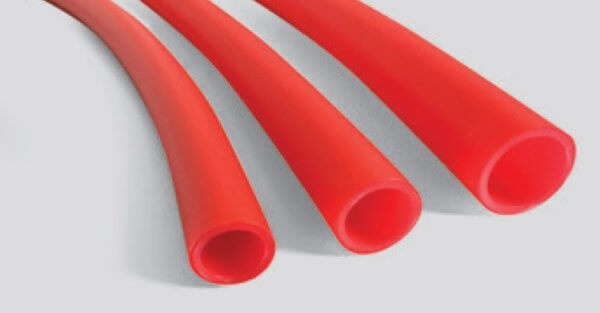

 1. POLYBUTENOVÁ TRUBKA Gabotherm®

  • trojnásobně koextrudovaný polybuten, odpovídající technickým podmínkám podle DIN 4726 a EN 15876, trubky jsou certifikovány
  • polybuten – vysoce kvalitní materiál (3-vrstvé nebo 5-vrstvé provedení), velmi pružný, s ideální sílou stěny, díky čemuž výborně předává teplo, s velmi dlouhou životností (srovnatelnou s životností stavby / budovy)
  • výborná ohebnost umožňující bezproblémovou a rychlou montáž i při nízkých teplotách (až do – 5 ° C)
  • s kyslíkovou bariérou zabraňující pronikání kyslíku do systému
  • stěny trubky jsou odolné vůči usazování jakýchkoliv nečistot a vodního kamene
  • v oranžové barvě ve standardních průměrech 8, 10, 12, 15, 18 mm (3-vrstvé)
  • v červené barvě s novými průměry 17, 20 a 25 mm (5-vrstvé)

Stáhnout technickou informaci ZDE

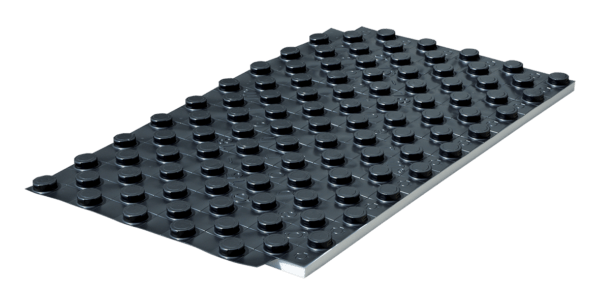

2. SYSTÉMOVÁ DESKA Gabotherm®

  • dvouvrstvá systémová deska s výstupky slouží k velmi přesnému uchycení trubek v požadovaných rozestupech bez nutnosti dalšího sponkování
  • výstupky systémové desky snižují spotřebu potěru přibližně o 10 %
  • účinně zabraňuje úniku tepla a izoluje od vlhkosti
  • přesah fólie a tvarové zámky vytvářejí bezpečné a nepropustné spojení desek s téměř nulovým odpadem
  • díky kročejové izolaci 28 dB tlumí hluk a dokonale absorbuje drobné nerovnosti podkladního betonu

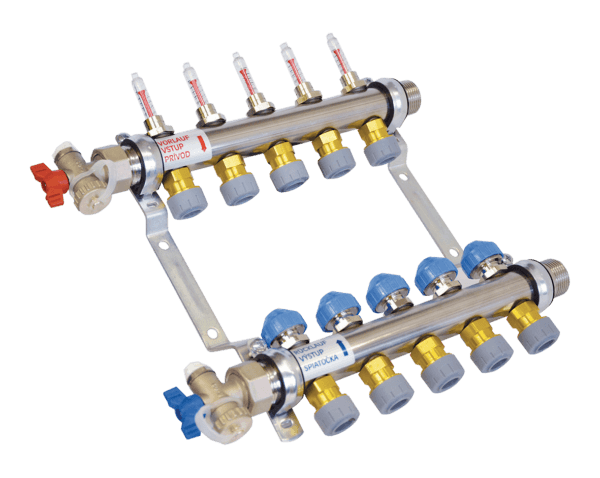

3. ROZDĚLOVAČ

  • slouží k napojení jednotlivých okruhů podlahového vytápění. Pomocí regulačních prvků lze řídit průtoky v jednotlivých okruzích a tak zabezpečit tepelnou pohodu v místnosti. Trubky se k rozdělovači upevňují pomocí adaptérů se svěrnými spoji. Připojovací závit 3/4“ Eurokonus je univerzální a použitelný pro průměry trubek d 12-20 mm
  • rozdělovače s průtokoměry konstruovanými na minimální tlakovou ztrátu zajišťují vynikající hydrauliku celého systému podlahového vytápění, díky čemuž je možná přesnější a kvalitnější regulace celého systému



4. REGULACE

  • jednotná regulace slouží k ovládání a nastavování vytápění i chlazení
  • ovládání je intuitivní a obsahuje i signalizace funkcí
  • velmi jednoduchá montáž, možnost bezdrátové regulace – čistá instalace bez nutnosti sekání kabelů do zdi, ideální pro rekonstrukce
  • uvedení bezdrátové regulace do provozu je bez nutnosti přítomnosti elektrikáře
  • možnost dodatečné instalace, kdykoli, kdekoli a kamkoli (bezdrátová regulace)

Systémy gabotherm®

Podlahové vytápění a chlazení

Nejrozšířenější a nejvyužívanější nízkoteplotní sálavý systém v České republice. V současnosti se jedná o standardní řešení vytápění v moderních rodinných domech, administrativních budovách, hotelích, obchodních centrech i průmyslových objektech. Velmi vhodné řešení nejen pro novostavby, ale i pro větší rekonstrukce starších objektů.

Zjistit více

Stěnové a stropní vytápění a chlazení

Systém stěnového vytápění a chlazení vytváří v prostoru teplotně homogenní pole. Vertikální rozložení teploty v prostoru je ideální, tím přináší uživatelům maximální komfort. Optimální řešení pro novostavby a nepříliš rozsáhlé rekonstrukce starších objektů.

Zjistit více

Průmyslové aplikace

Plošné stropní vytápění nebo chlazení dokáže zajistit optimální tepelnou pohodu jak v zimních, tak i horkých letních dnech. Plošné chlazení odbourává tepelnou zátěž nejpřirozenějším způsobem - sáláním. Ochlazování na rozdíl od klasické klimatizace probíhá jemným sáláním mezi chladicí plochou a všemi...
